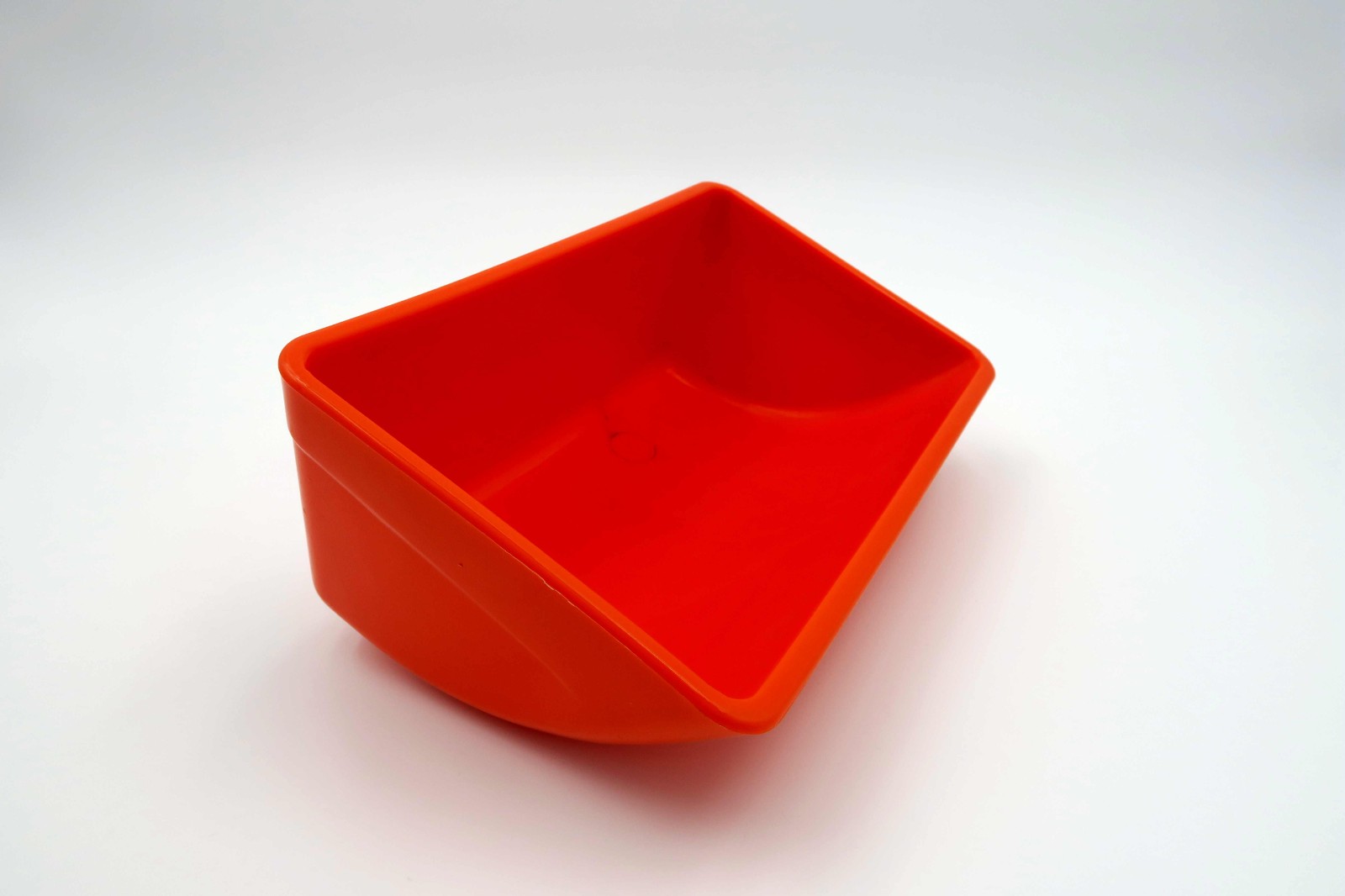

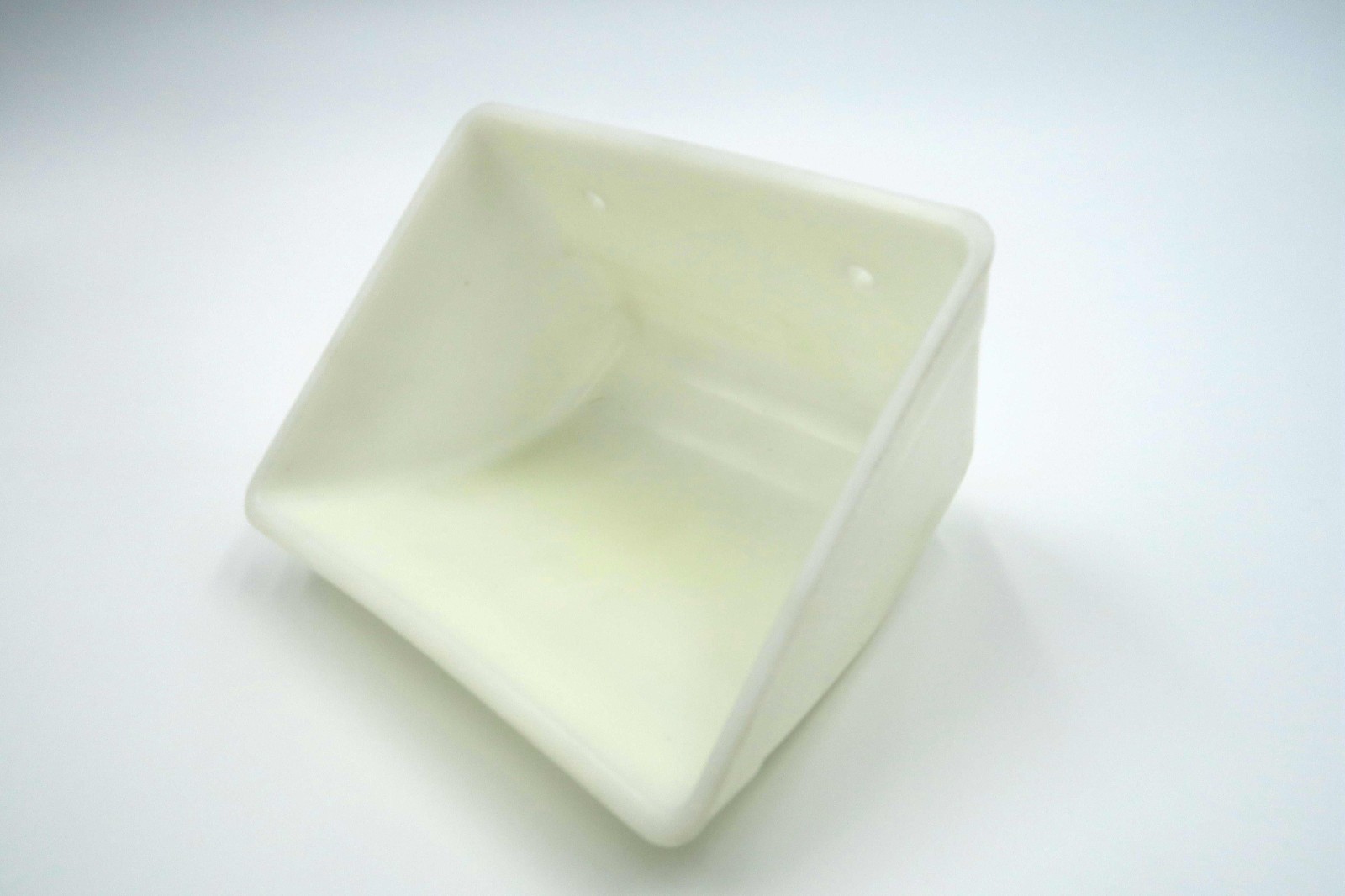

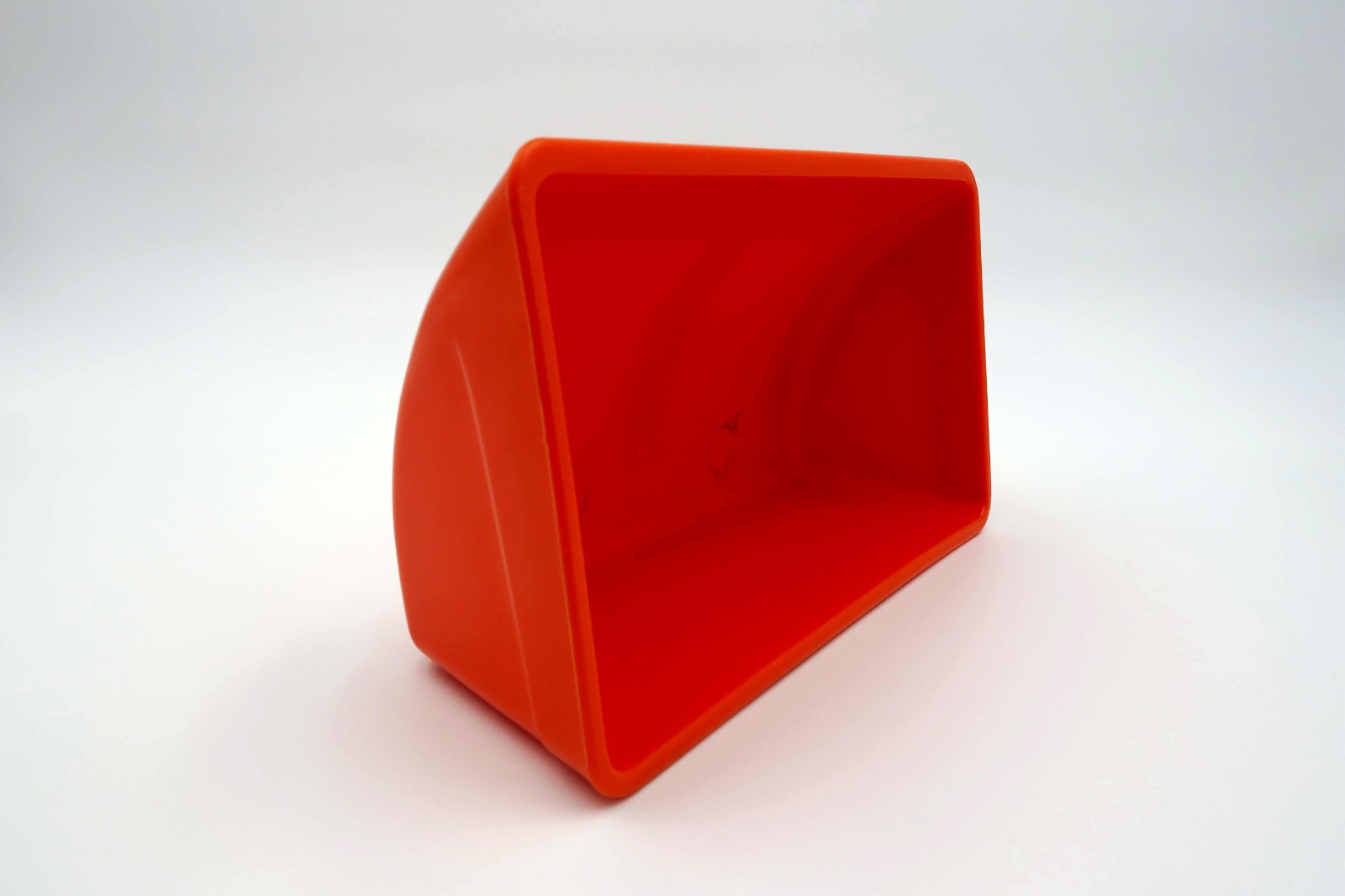

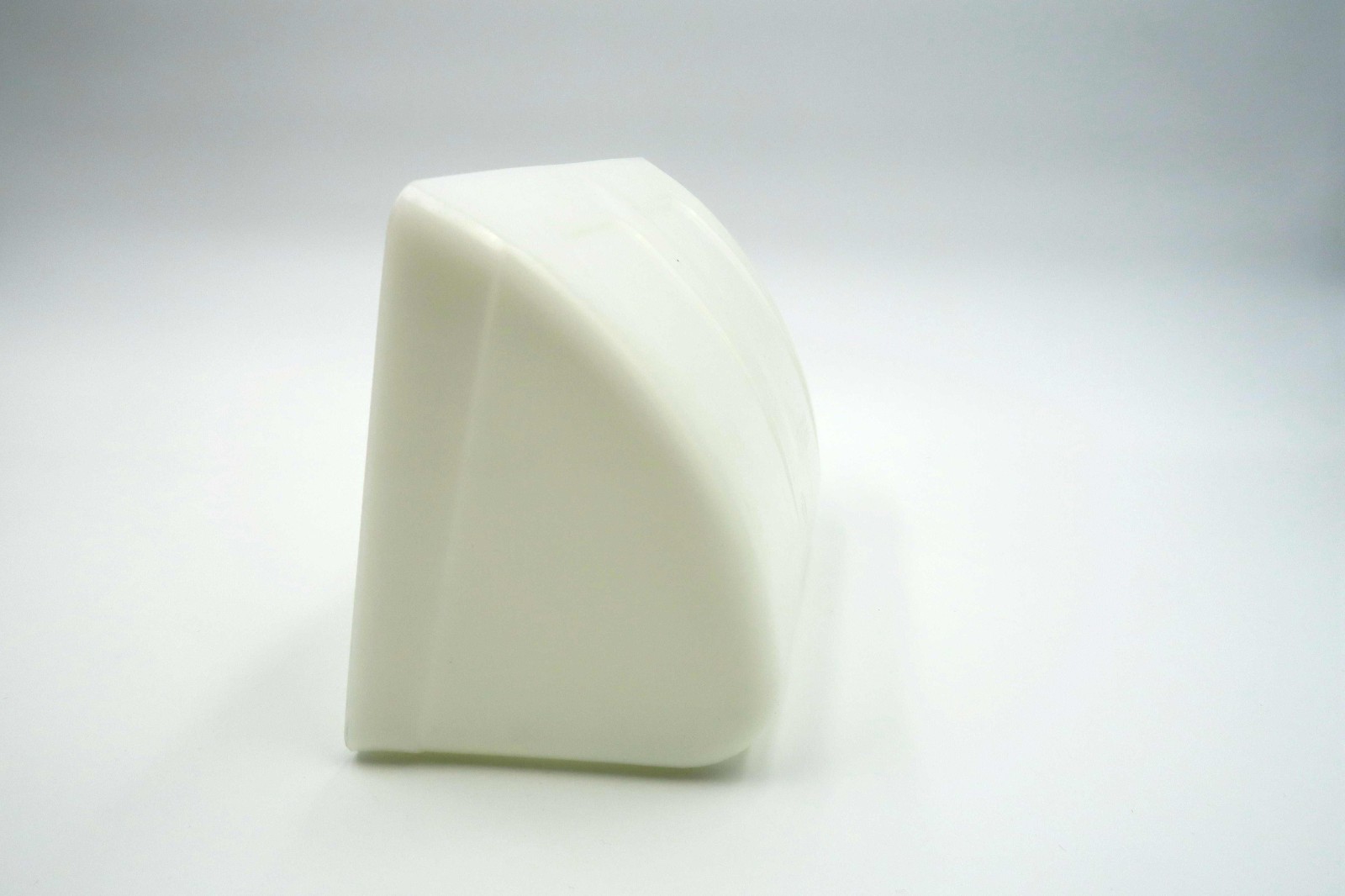

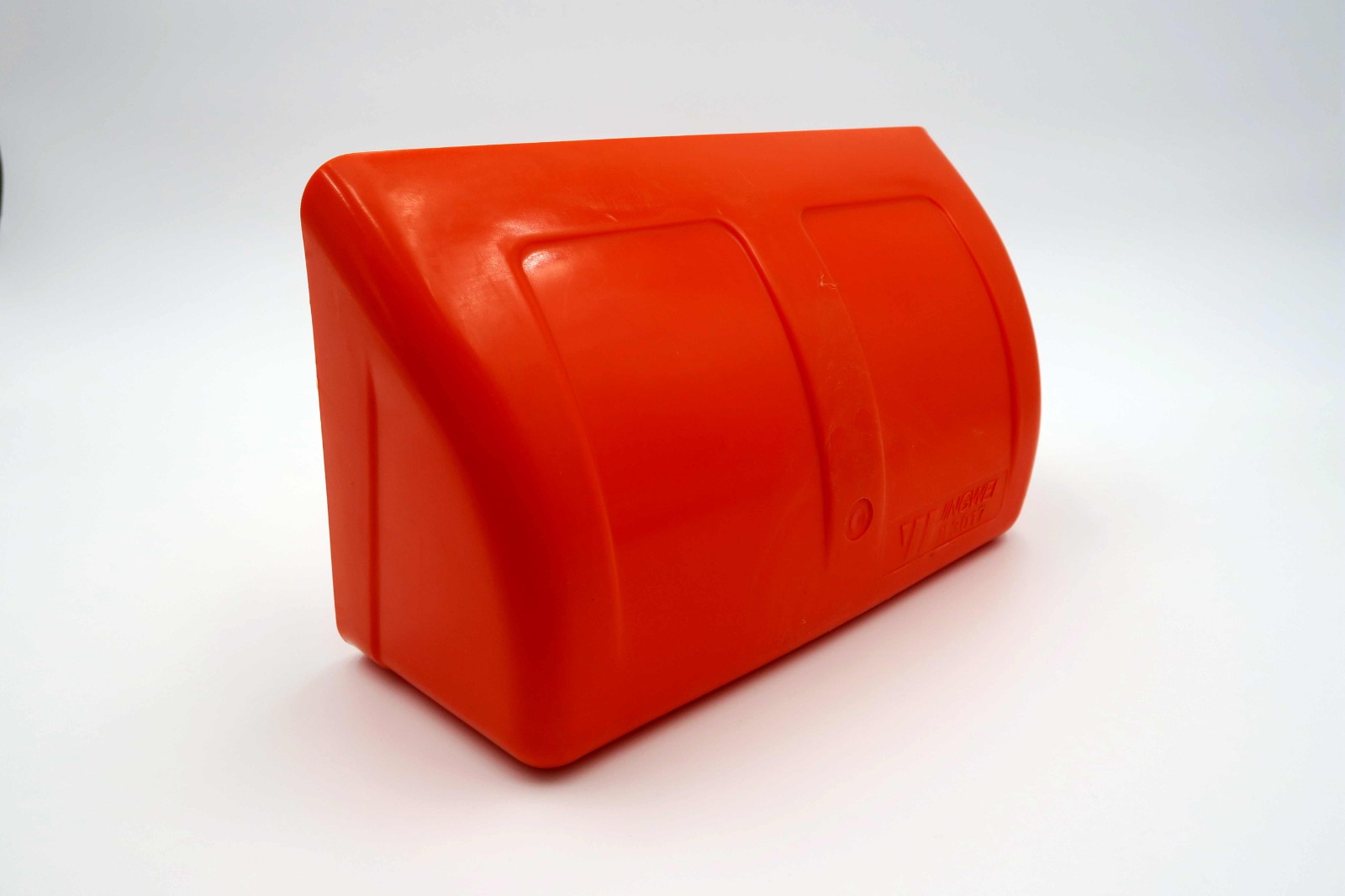

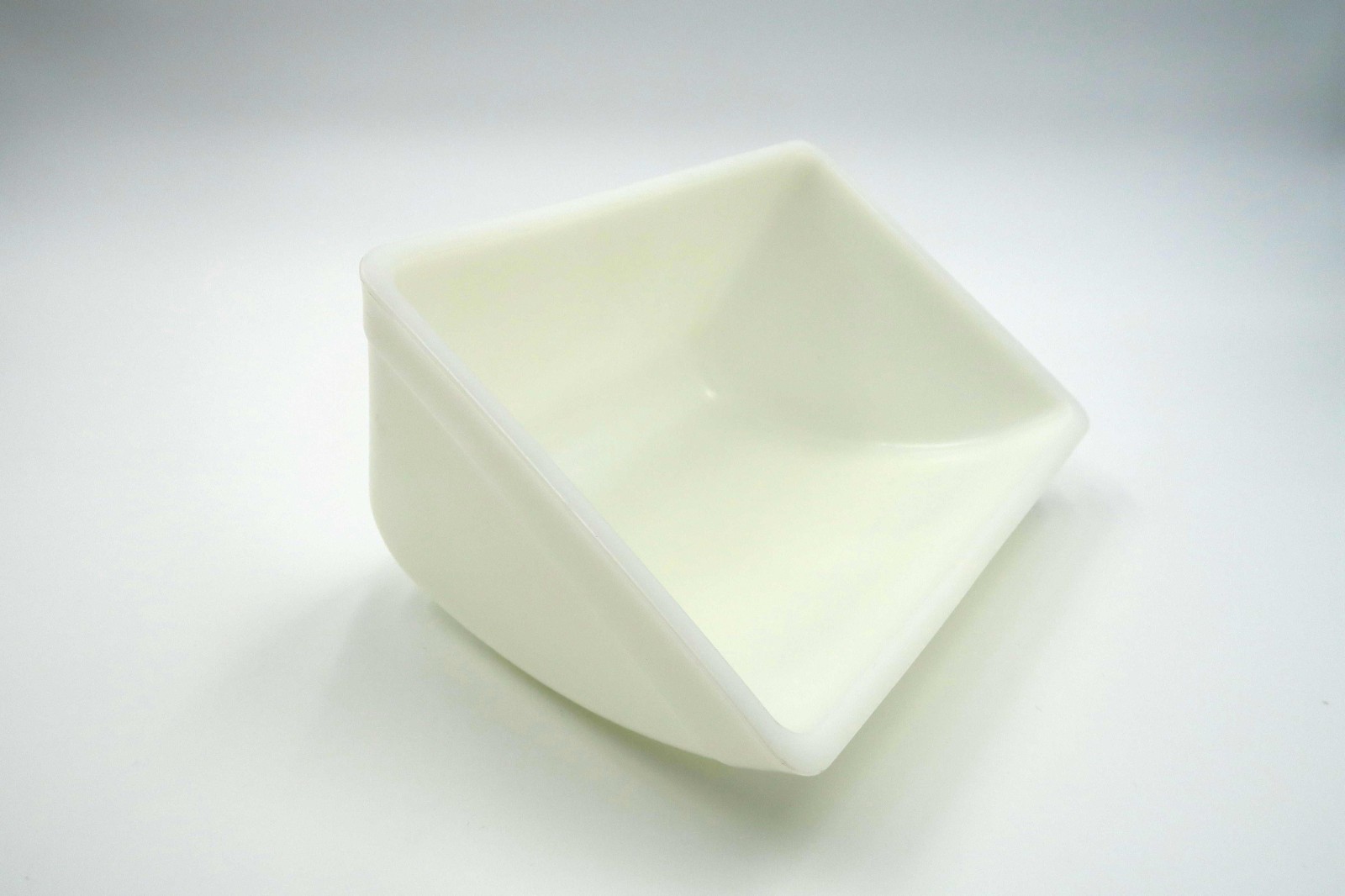

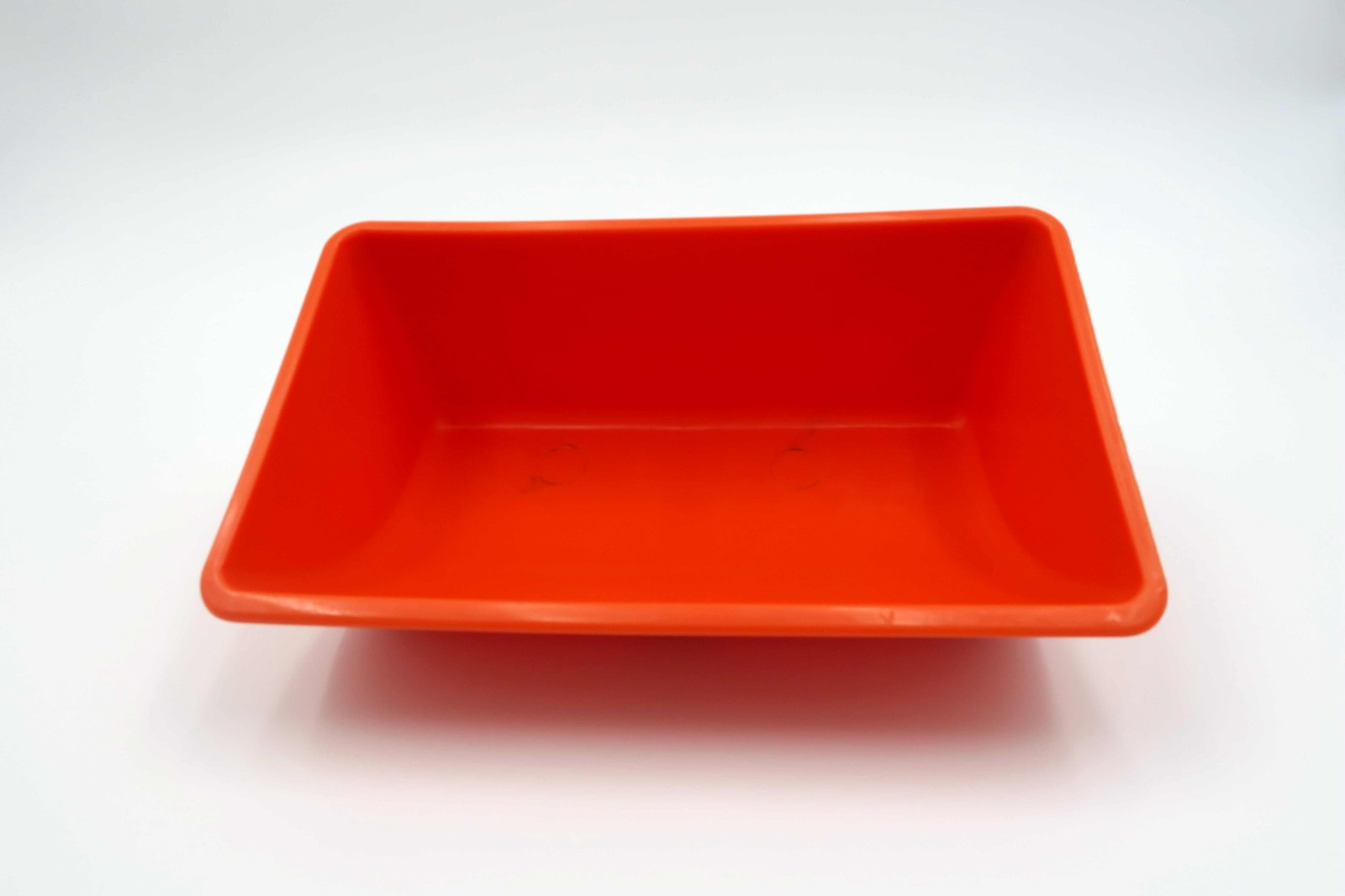

M中深斗斗式提升机类 - 塑料畚斗
产品详情与深型畚斗相比，适用的线速范围更广，从而提高产量。
使用建议：
1.适用于高速离心式卸料和轻容重物料的提升；
2.建议最小斗距为畚斗凸宽，即”B”尺寸+25mm,可根据提升两要求适当减小畚斗安装间距；
3.建议提升机线速度≤3.5米/秒，可因提升机头轮直径大小，抛粮角度的变化而有所调整；
4.推荐“（Z-Y）+10%”作为工程设计的可用容积。

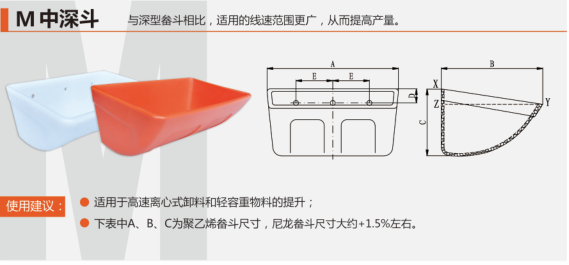

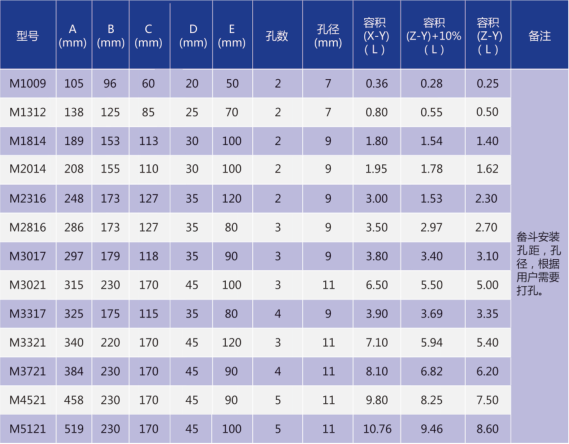

型号 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | 孔数 | 孔径 (mm) | 容积 (X-Y) (L) | 容积(Z-Y)+10% (L) | 容积 (Z-Y) (L) |
M1009 | 105 | 96 | 60 | 20 | 50 | 2 | 7 | 0.36 | 0.28 | 0.25 |
M1312 | 138 | 125 | 85 | 25 | 70 | 2 | 9 | 0.80 | 0.55 | 0.50 |
M1814 | 186 | 150 | 110 | 30 | 100 | 2 | 9 | 1.75 | 1.49 | 1.35 |
M2014 | 208 | 155 | 110 | 30 | 100 | 2 | 9 | 1.95 | 1.78 | 1.62 |
M2316 | 248 | 175 | 130 | 35 | 120 | 2 | 9 | 3.00 | 1.53 | 2.30 |
M2816 | 286 | 175 | 130 | 35 | 80 | 3 | 9 | 3.50 | 2.97 | 2.70 |
M3017 | 297 | 181 | 120 | 35 | 90 | 3 | 9 | 4.12 | 3.77 | 3.43 |
M3021 | 315 | 230 | 170 | 45 | 100 | 3 | 11 | 6.50 | 5.50 | 5.00 |
M3317 | 325 | 175 | 115 | 35 | 80 | 4 | 9 | 3.90 | 3.69 | 3.35 |
M3321 | 340 | 230 | 170 | 45 | 120 | 3 | 11 | 7.10 | 5.94 | 5.40 |
M3721 | 384 | 230 | 170 | 45 | 90 | 4 | 11 | 8.10 | 6.82 | 6.20 |
M4521 | 458 | 230 | 170 | 45 | 90 | 5 | 11 | 9.80 | 8.25 | 7.50 |
M5121 | 519 | 230 | 170 | 45 | 100 | 5 | 11 | 10.76 | 9.46 | 8.60 |
