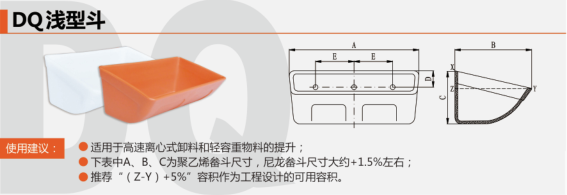

DQ浅型斗斗式提升机类 - 塑料畚斗
产品详情使用建议：
1.适用于高速离心式卸料和轻容重物料的提升；
2.建议最小斗距为畚斗凸宽，即“B”尺寸+25mm,可根据提升量要求适当减小畚斗安装间距；
3.建议提升机线速度≤3.5米/秒， 可因提升机头轮直径大小，抛粮角度的变化而有所调整；
4.推荐“（Z-Y）+5%”容积作为工程设计的可用容积。
| 型号 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | 孔数 | 孔径 (mm) | 容积 (X-Y) (L) | 容积(Z-Y)+10% (L) | 容积 (Z-Y) (L) |
| DQ5626 | 569 | 260 | 170 | 50 | 115 | 5 | 11 | 15.00 | 12.35 | 11.75 |
| DQ5121 | 519 | 225 | 168 | 50 | 100 | 5 | 11 | 10.76 | 9.46 | 8.60 |
| DQ4726 | 470 | 260 | 170 | 50 | 95 | 5 | 9 | 11.50 | 9.90 | 9.40 |
| DQ4723 | 475 | 230 | 164 | 45 | 95 | 5 | 9 | 10.00 | 8.50 | 8.10 |
| DQ4423 | 447 | 230 | 165 | 45 | 90 | 5 | 9 | 9.20 | 7.67 | 7.30 |
| DQ3917 | 393 | 170 | 130 | 40 | 100 | 4 | 9 | 5.00 | 3.42 | 3.25 |
| DQ3823 | 382 | 230 | 165 | 45 | 100 | 4 | 9 | 8.00 | 6.30 | 6.00 |
| DQ3325 | 339 | 259 | 170 | 50 | 85 | 4 | 9 | 8.50 | 6.90 | 6.55 |
| DQ3321 | 337 | 215 | 140 | 40 | 85 | 4 | 9 | 5.50 | 3.90 | 3.70 |
| DQ3216 | 330 | 165 | 111 | 35 | 80 | 4 | 9 | 3.23 | 2.36 | 2.25 |
| DQ2824 | 289 | 244 | 166 | 45 | 100 | 3 | 9 | 6.40 | 5.90 | 5.60 |
| DQ2817 | 290 | 178 | 120 | 40 | 90 | 3 | 9 | 3.35 | 2.63 | 2.50 |
| DQ2816 | 290 | 165 | 108 | 35 | 90 | 3 | 9 | 2.65 | 2.31 | 2.20 |
| DQ2815 | 285 | 155 | 91 | 30 | 90 | 3 | 9 | 2.20 | 1.86 | 1.77 |
| DQ2814 | 285 | 143 | 96 | 30 | 90 | 3 | 9 | 2.08 | 1.59 | 1.51 |
| DQ2616 | 260 | 167 | 144 | 50 | 80 | 3 | 9 | 2.20 | 1.32 | 1.25 |
| DQ2417 | 248 | 178 | 120 | 40 | 120 | 2 | 9 | 2.60 | 2.30 | 2.18 |
| DQ2316 | 238 | 160 | 102 | 35 | 120 | 2 | 9 | 1.90 | 1.38 | 1.31 |
| DQ2315 | 235 | 155 | 91 | 30 | 120 | 2 | 9 | 1.78 | 1.49 | 1.42 |
| DQ2314 | 235 | 143 | 96 | 30 | 120 | 2 | 9 | 1.68 | 1.28 | 1.22 |
| DQ2312 | 234 | 125 | 95 | 35 | 120 | 2 | 9 | 1.50 | 1.16 | 1.10 |
| DQ1914 | 190 | 145 | 115 | 35 | 100 | 2 | 9 | 1.60 | 1.26 | 1.20 |
| DQ1814 | 186 | 140 | 87 | 30 | 100 | 2 | 9 | 1.13 | 0.82 | 0.78 |
| DQ1613 | 165 | 135 | 82 | 25 | 90 | 2 | 9 | 0.96 | 0.76 | 0.72 |
| DQ1312 | 138 | 120 | 91 | 30 | 60 | 2 | 7 | 0.80 | 0.64 | 0.61 |
| DQ1311 | 136 | 114 | 72 | 25 | 60 | 2 | 7 | 0.50 | 0.32 | 0.30 |
| DQ1009 | 106 | 93 | 66 | 25 | 50 | 2 | 7 | 0.40 | 0.22 | 0.21 |
