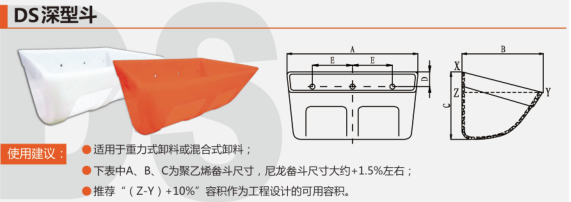

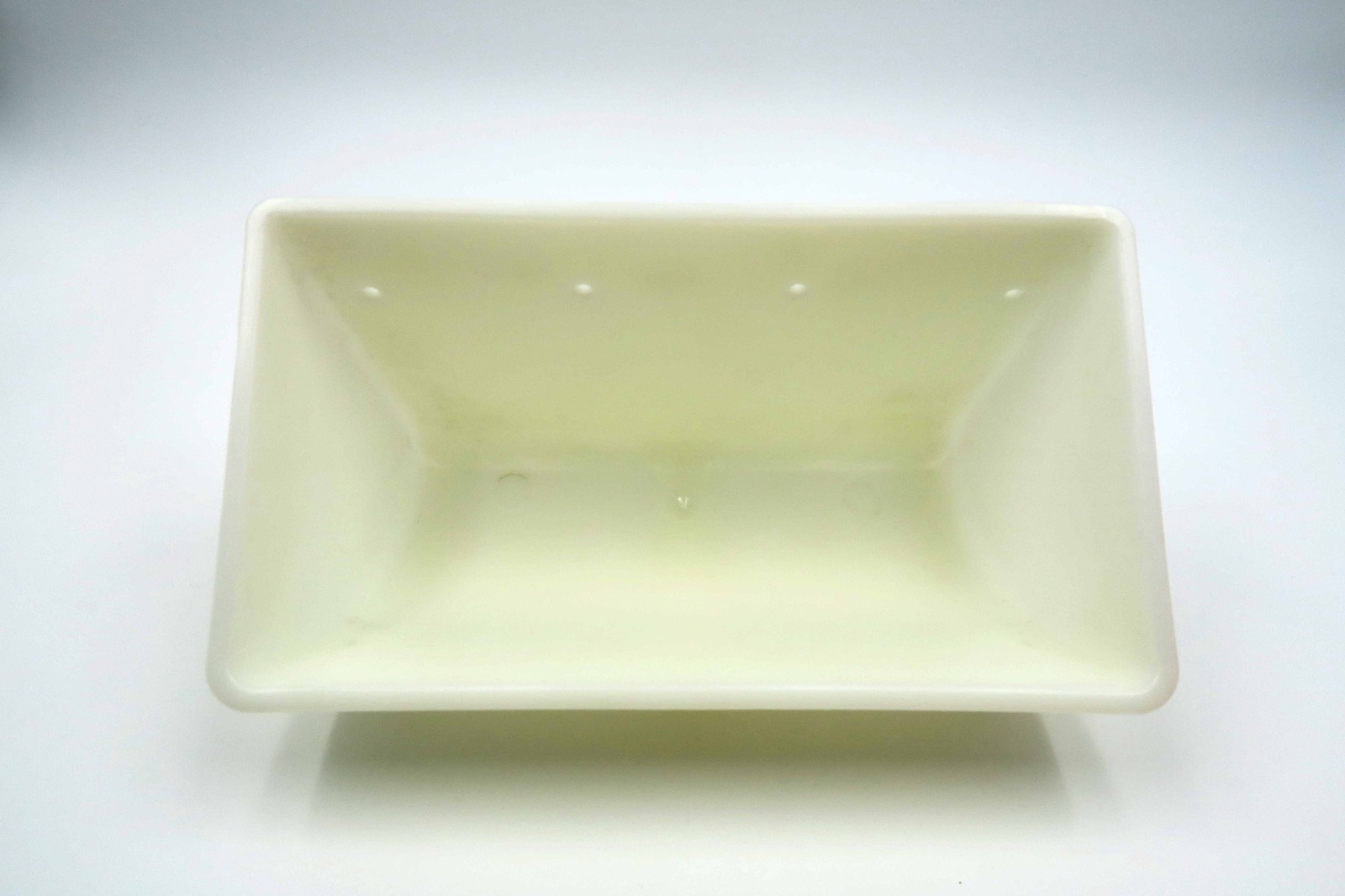

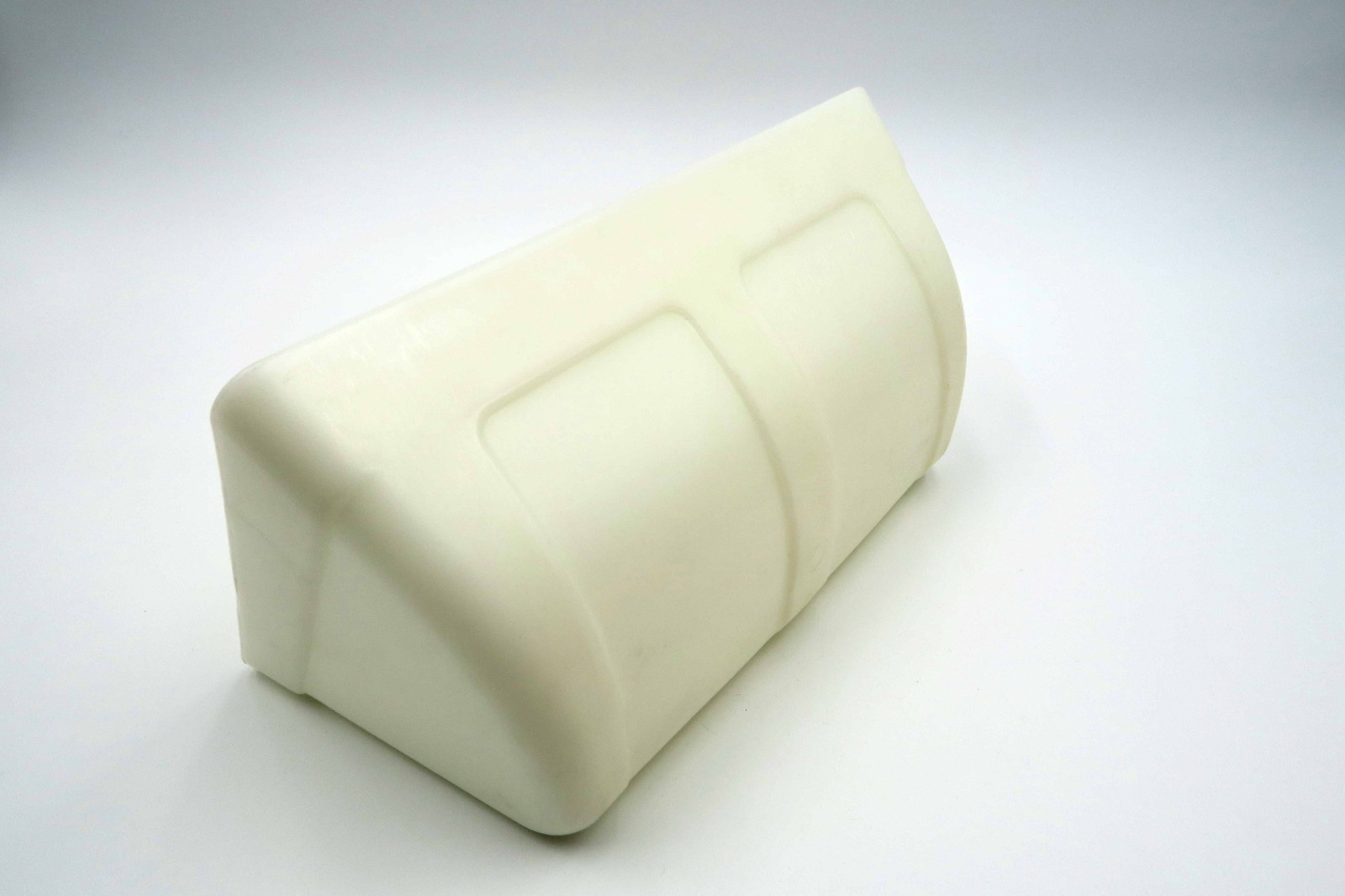

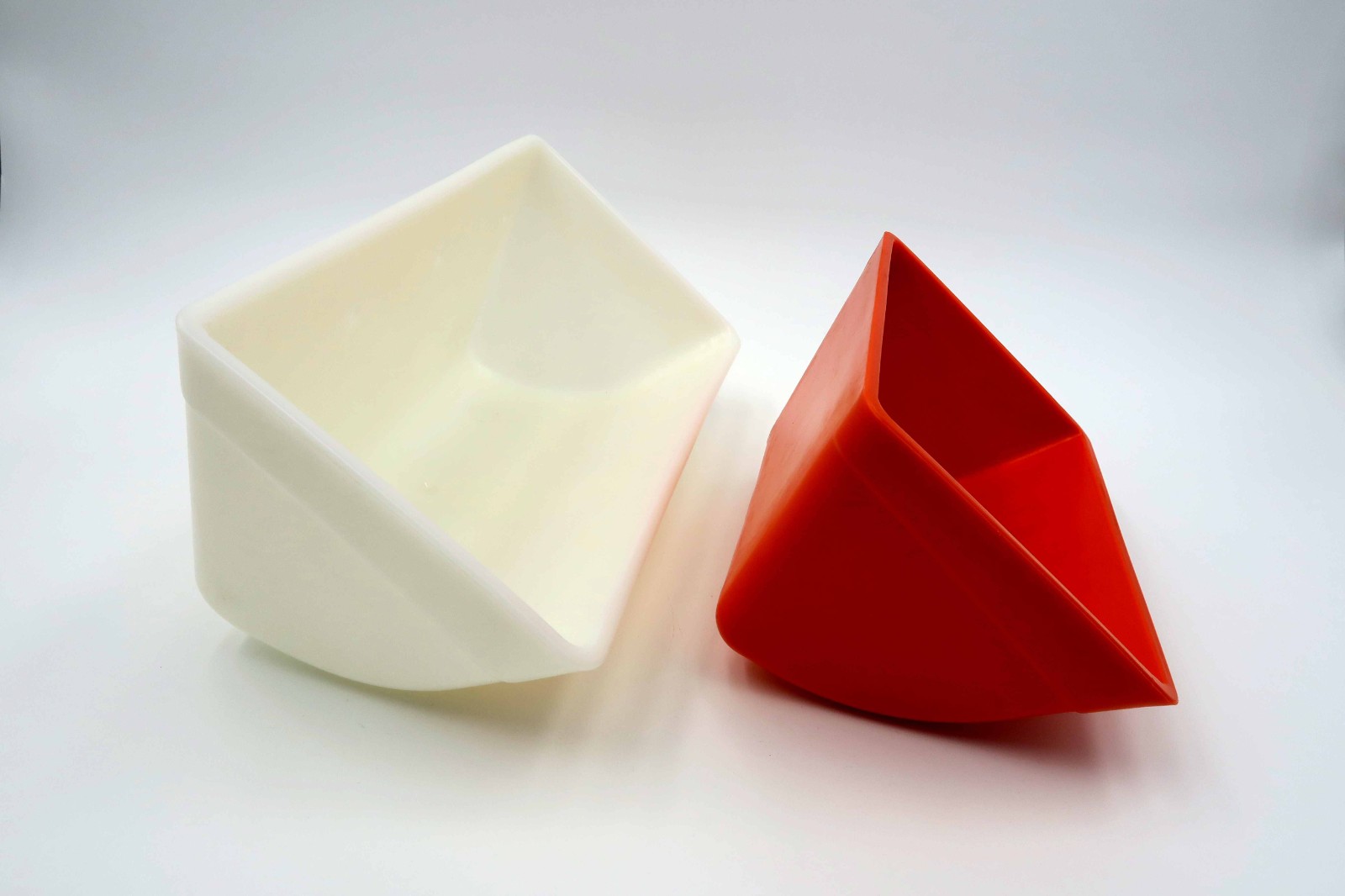

DS深型斗斗式提升机类 - 塑料畚斗
产品详情 使用建议：
1.适用于重力式卸料或混合式卸料；
2.建议最小斗距为畚斗凸宽，即“B”尺寸+25mm,可根据提升量要求适当减小畚斗安装间距；
3.建议提升机线速度≤2.5米/秒， 可因提升机头轮直径大小，抛粮角度的变化而有所调整；
4.推荐“（Z-Y）+10%”容积作为工程设计的可用容积。

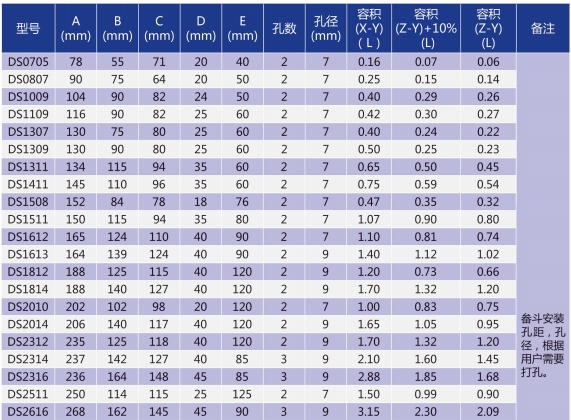

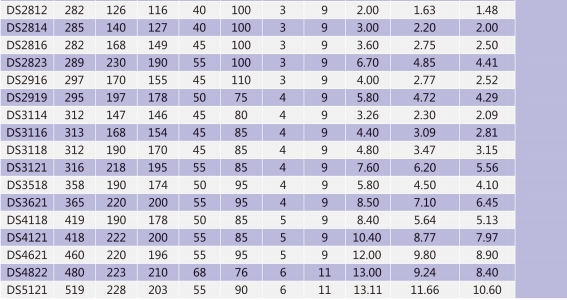

型号 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | 孔数 | 孔径 (mm) | 容积 (X-Y) (L) | 容积(Z-Y)+10% (L) | 容积 (Z-Y) (L) |
DS5121 | 519 | 228 | 203 | 55 | 90 | 6 | 11 | 13.11 | 11.66 | 10.60 |
DS4822 | 480 | 223 | 210 | 68 | 76 | 6 | 11 | 13 | 9.24 | 8.40 |
DS4621 | 460 | 220 | 200 | 55 | 95 | 5 | 9 | 11.7 | 9.57 | 8.70 |
DS4121 | 418 | 222 | 200 | 55 | 85 | 5 | 9 | 10.4 | 8.77 | 7.97 |
DS4118 | 419 | 190 | 178 | 50 | 85 | 5 | 9 | 8.4 | 5.64 | 5.13 |
DS3621 | 365 | 220 | 200 | 55 | 95 | 4 | 9 | 8.5 | 7.10 | 6.45 |
DS3518 | 358 | 190 | 174 | 50 | 95 | 4 | 9 | 6.8 | 5.09 | 4.63 |
DS3121 | 318 | 220 | 195 | 55 | 85 | 4 | 9 | 7.4 | 6.12 | 5.56 |
DS3118 | 315 | 190 | 170 | 45 | 85 | 4 | 9 | 5.1 | 3.52 | 3.20 |
DS3116 | 313 | 168 | 154 | 45 | 85 | 4 | 9 | 4.4 | 3.09 | 2.81 |
DS3114 | 312 | 147 | 146 | 45 | 80 | 4 | 9 | 3.26 | 2.30 | 2.09 |
DS2919 | 295 | 197 | 178 | 50 | 75 | 4 | 9 | 5.8 | 4.72 | 4.29 |
DS2916 | 297 | 170 | 155 | 45 | 110 | 3 | 9 | 4 | 2.77 | 2.52 |
DS2823 | 289 | 230 | 190 | 55 | 100 | 3 | 9 | 6.7 | 4.85 | 4.41 |
DS2816 | 282 | 168 | 154 | 45 | 100 | 3 | 9 | 3.7 | 3.01 | 2.74 |
DS2814 | 285 | 140 | 133 | 40 | 100 | 3 | 9 | 2.7 | 1.87 | 1.70 |
DS2812 | 282 | 126 | 120 | 40 | 100 | 3 | 9 | 2.4 | 1.78 | 1.62 |
DS2616 | 268 | 162 | 145 | 45 | 90 | 3 | 9 | 3.3 | 2.30 | 2.09 |
DS2511 | 250 | 114 | 115 | 25 | 125 | 2 | 7 | 1.5 | 0.99 | 0.90 |
DS2316 | 238 | 166 | 145 | 45 | 85 | 3 | 9 | 3 | 1.98 | 1.80 |
DS2314 | 236 | 142 | 130 | 40 | 85 | 3 | 9 | 2.27 | 1.60 | 1.45 |
DS2312 | 235 | 125 | 120 | 40 | 120 | 2 | 9 | 1.9 | 1.32 | 1.20 |
DS2014 | 208 | 140 | 120 | 40 | 120 | 2 | 9 | 1.8 | 1.21 | 1.10 |
DS2010 | 202 | 102 | 98 | 20 | 120 | 2 | 7 | 1.00 | 0.83 | 0.75 |
DS1814 | 188 | 140 | 130 | 40 | 120 | 2 | 9 | 1.7 | 1.49 | 1.35 |
DS1812 | 188 | 125 | 115 | 40 | 120 | 2 | 9 | 1.4 | 0.79 | 0.72 |
DS1613 | 164 | 139 | 124 | 40 | 90 | 2 | 9 | 1.4 | 1.12 | 1.02 |
DS1612 | 165 | 122 | 110 | 40 | 90 | 2 | 7 | 1.05 | 0.68 | 0.62 |
DS1511 | 150 | 115 | 96 | 35 | 80 | 2 | 7 | 0.9 | 0.62 | 0.56 |
DS1508 | 152 | 84 | 78 | 18 | 76 | 2 | 7 | 0.47 | 0.35 | 0.32 |
DS1411 | 145 | 110 | 96 | 35 | 60 | 2 | 7 | 0.75 | 0.59 | 0.54 |
DS1311 | 134 | 115 | 94 | 35 | 60 | 2 | 7 | 0.75 | 0.56 | 0.51 |
DS1309 | 130 | 90 | 80 | 25 | 60 | 2 | 7 | 0.5 | 0.25 | 0.23 |
DS1307 | 130 | 75 | 80 | 25 | 60 | 2 | 7 | 0.4 | 0.24 | 0.22 |
DS1109 | 116 | 90 | 85 | 25 | 60 | 2 | 7 | 0.42 | 0.30 | 0.27 |
DS1009 | 104 | 90 | 85 | 24 | 50 | 2 | 7 | 0.4 | 0.29 | 0.26 |
DS0807 | 90 | 75 | 64 | 20 | 50 | 2 | 7 | 0.25 | 0.15 | 0.14 |
DS0705 | 78 | 55 | 71 | 20 | 40 | 2 | 7 | 0.16 | 0.07 | 0.06 |
