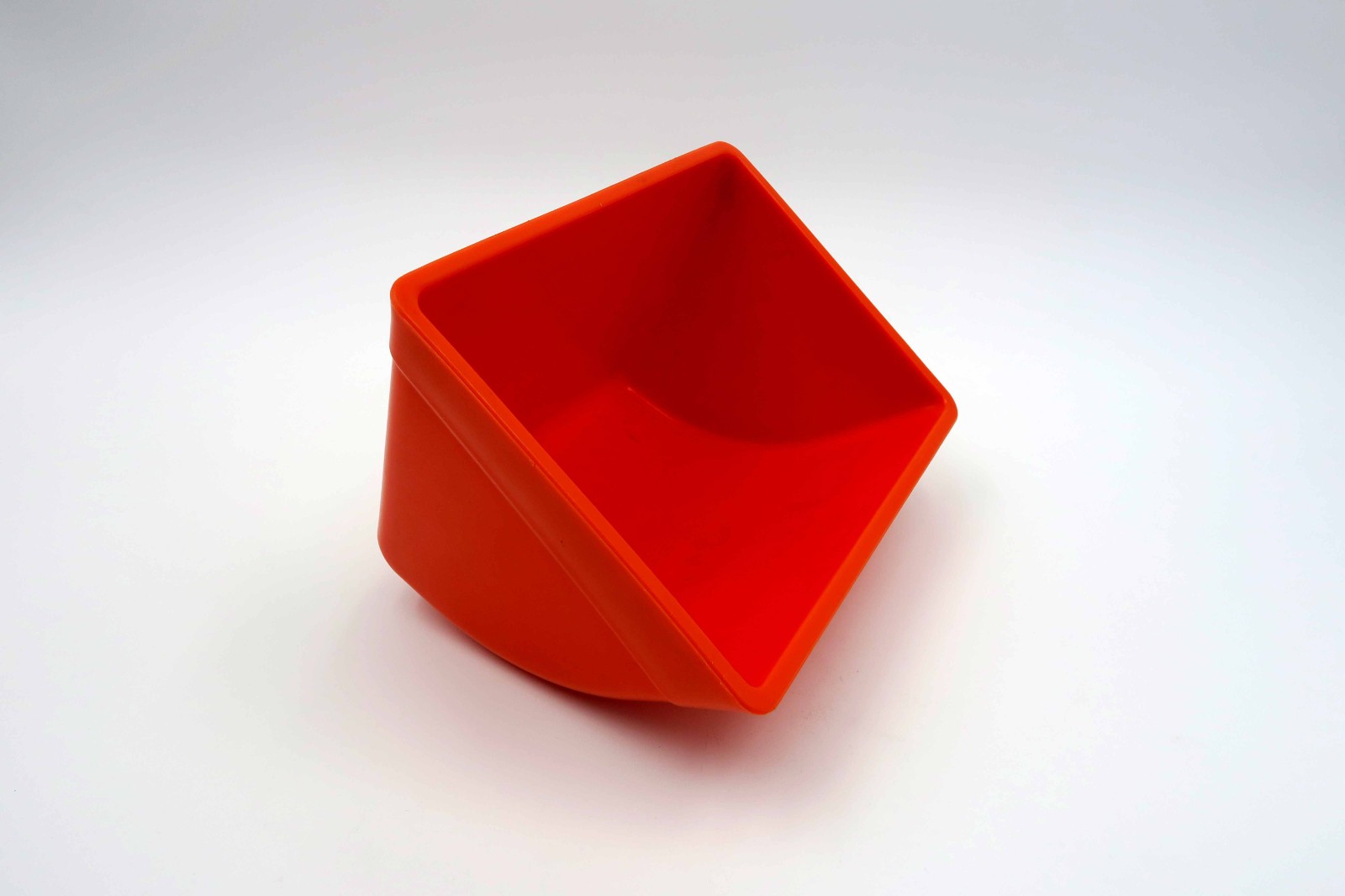

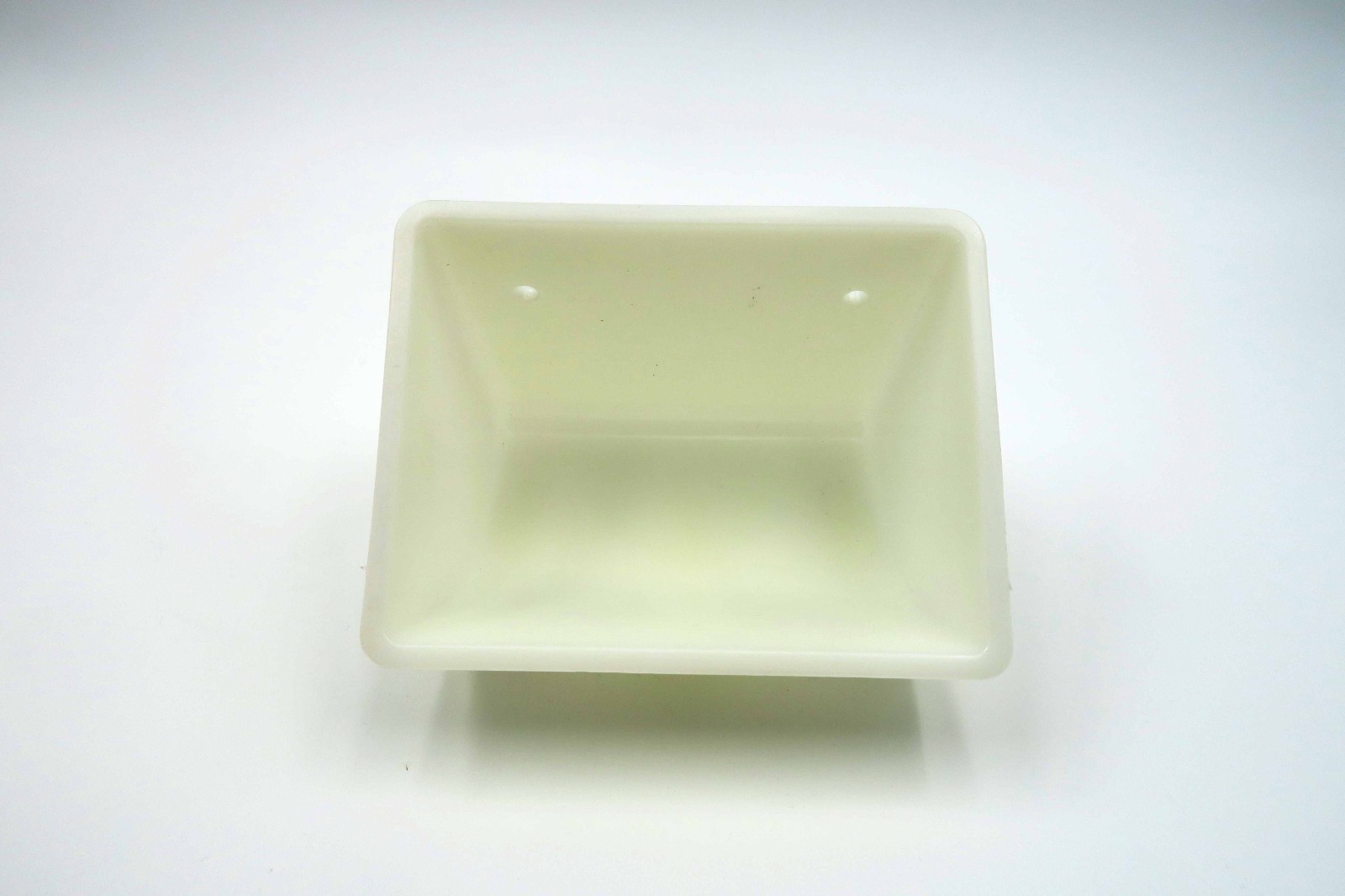

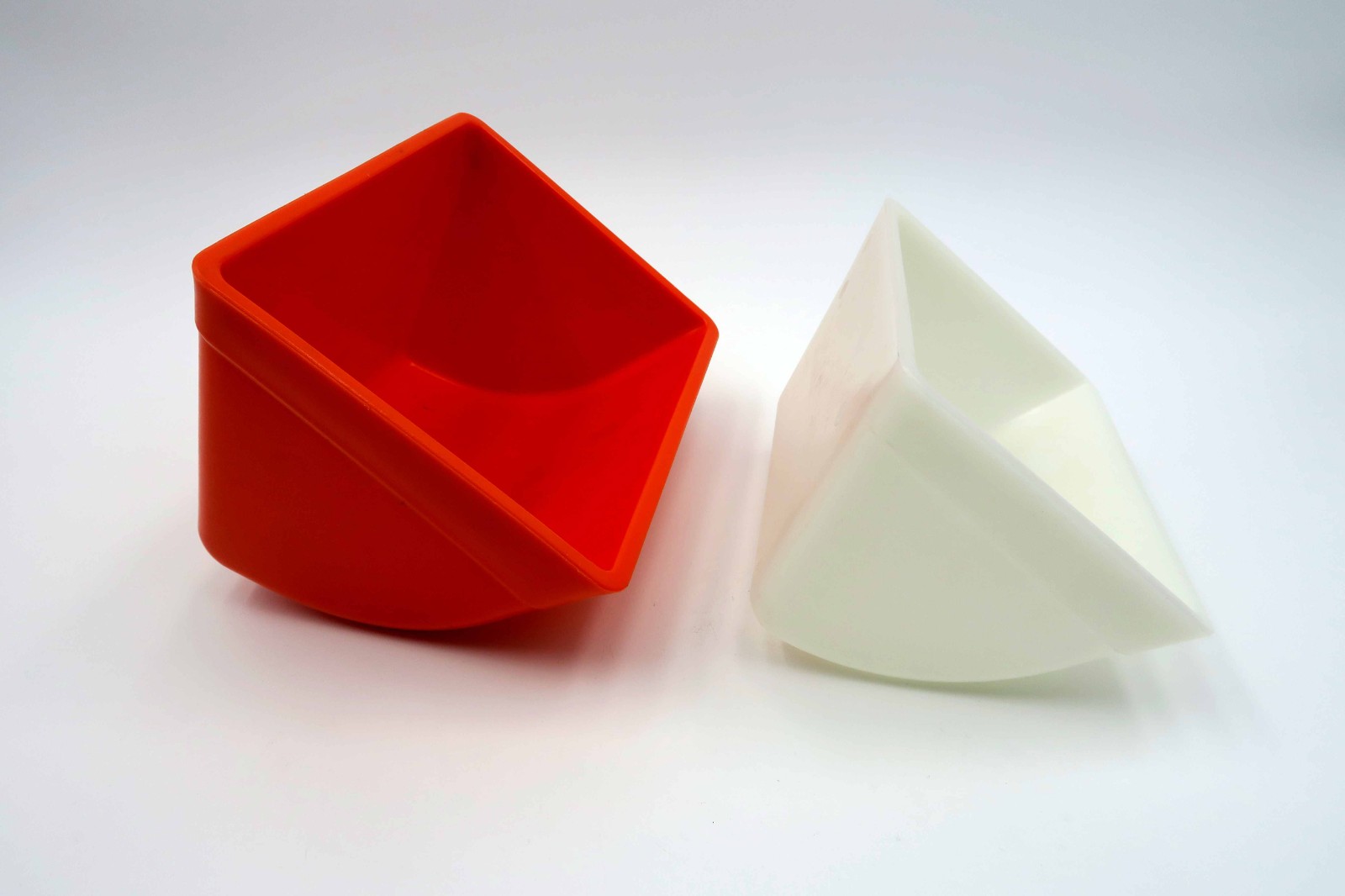

D型斗斗式提升机类 - 塑料畚斗

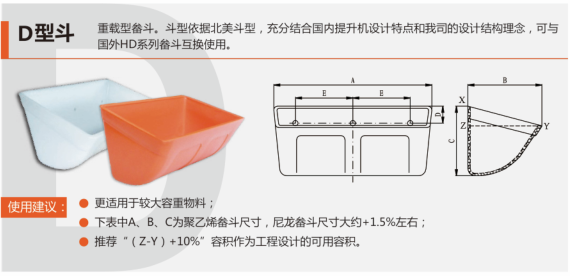

产品详情重载型畚斗。是DS深型畚斗的改进加厚型。斗型设计充分结合了国内提升机设计特点，可与国外HD\CC系列畚斗互换使用。
使用建议：
1.适用于重力式卸料或混合式卸料；
2.建议小斗距为畚斗凸宽，即“B”尺寸+25mm,可根据提升量要求适当减小畚斗安装间距；
3.建议提升机线速度≤2.5米/秒， 可因提升机头轮直径大小，抛粮角度的变化而有所调整；
4.推荐“（Z-Y）+10%”容积作为工程设计的可用容积。
型号 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | 孔数 | 孔径 (mm) | 容积(Z-Y)+10% (L) | 容积 (Z-Y) (L) |
D4x3 | 107 | 84 | 75 | 22 | 50 | 2 | 7 | 0.28 | 0.25 |
D5x4 | 134 | 116 | 105 | 32 | 60 | 2 | 7 | 0.65 | 0.60 |
D6x4 | 159 | 116 | 104 | 32 | 90 | 2 | 7 | 0.80 | 0.73 |
D7x4 | 184 | 108 | 103 | 32 | 120 | 2 | 9 | 0.93 | 0.85 |
D6x5 | 168 | 145 | 130 | 40 | 90 | 2 | 9 | 1.21 | 1.10 |
D7x5 | 192 | 145 | 130 | 40 | 120 | 2 | 9 | 1.45 | 1.31 |
D8x5 | 211 | 145 | 130 | 40 | 120 | 2 | 9 | 1.86 | 1.69 |
D9x5 | 237 | 145 | 130 | 40 | 85 | 3 | 9 | 1.94 | 1.76 |
D10x5 | 266 | 145 | 130 | 45 | 90 | 3 | 9 | 2.11 | 1.92 |
D11x5 | 289 | 145 | 130 | 45 | 100 | 3 | 9 | 2.55 | 2.31 |
D8x6 | 211 | 168 | 154 | 45 | 120 | 2 | 9 | 2.45 | 2.22 |
D9x6 | 237 | 168 | 154 | 45 | 85 | 3 | 9 | 2.72 | 2.47 |
D10x6 | 266 | 168 | 154 | 45 | 90 | 3 | 9 | 3.08 | 2.8 |
D11x6 | 287 | 168 | 154 | 45 | 100 | 3 | 9 | 3.35 | 3.04 |
D12x6 | 314 | 168 | 154 | 45 | 85 | 4 | 9 | 3.62 | 3.29 |
D13x6 | 338 | 168 | 154 | 45 | 85 | 4 | 9 | 3.99 | 3.62 |
D14x6 | 368 | 168 | 154 | 50 | 95 | 4 | 9 | 4.39 | 3.99 |
D10x7 | 269 | 197 | 180 | 45 | 90 | 3 | 9 | 4.36 | 3.95 |
D11x7 | 287 | 197 | 180 | 45 | 100 | 3 | 9 | 4.87 | 4.42 |
D12x7 | 324 | 197 | 180 | 45 | 85 | 4 | 9 | 5.28 | 4.80 |
D13x7 | 343 | 197 | 180 | 45 | 90 | 4 | 9 | 6.22 | 5.65 |
D14x7 | 369 | 197 | 180 | 50 | 95 | 4 | 9 | 6.44 | 6.85 |
D15x7 | 392 | 197 | 180 | 50 | 100 | 4 | 9 | 6.85 | 6.22 |
D16x7 | 427 | 197 | 180 | 50 | 85 | 5 | 9 | 7.34 | 6.67 |
D11x8 | 305 | 220 | 206 | 55 | 75 | 4 | 9 | 6.46 | 5.87 |
D12x8 | 317 | 222 | 206 | 55 | 85 | 4 | 9 | 7.06 | 6.41 |
D14x8 | 367 | 222 | 206 | 55 | 95 | 4 | 9 | 8.40 | 7.63 |
D15x8 | 392 | 222 | 206 | 55 | 80 | 5 | 9 | 9.23 | 8.39 |
D16x8 | 417 | 222 | 206 | 55 | 85 | 5 | 9 | 9.79 | 8.90 |
D18x8 | 468 | 222 | 206 | 55 | 95 | 5 | 9 | 11.00 | 10.00 |
D20x8 | 527 | 225 | 206 | 55 | 90 | 6 | 9 | 12.10 | 11.00 |
D22x8 | 582 | 230 | 206 | 55 | 100 | 6 | 9 | 13.42 | 12.20 |
D16x9 | 430 | 260 | 260 | 65 | 68 | 6 | 9 | 12.10 | 11.00 |
S14x8 | 370 | 227 | 173 | 50 | 76.2 | 5 | 9 | 8.80 | 8.00 |
S16x8 | 416 | 227 | 172 | 50 | 89 | 5 | 9 | 9.57 | 8.70 |
S18x8 | 476 | 232 | 174 | 50 | 79.38 | 6 | 9 | 11.55 | 10.50 |
